包装密封

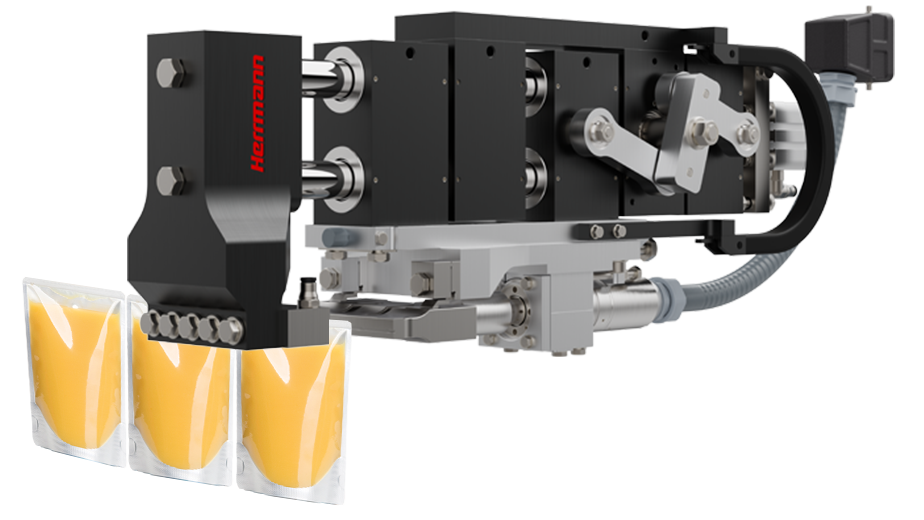

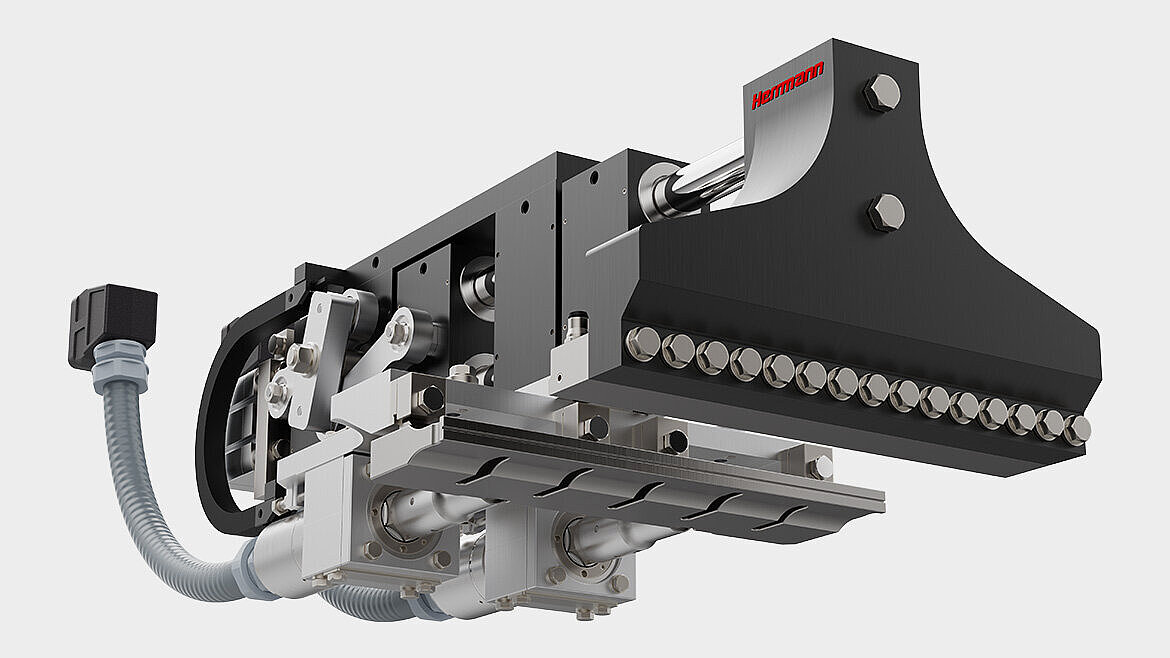

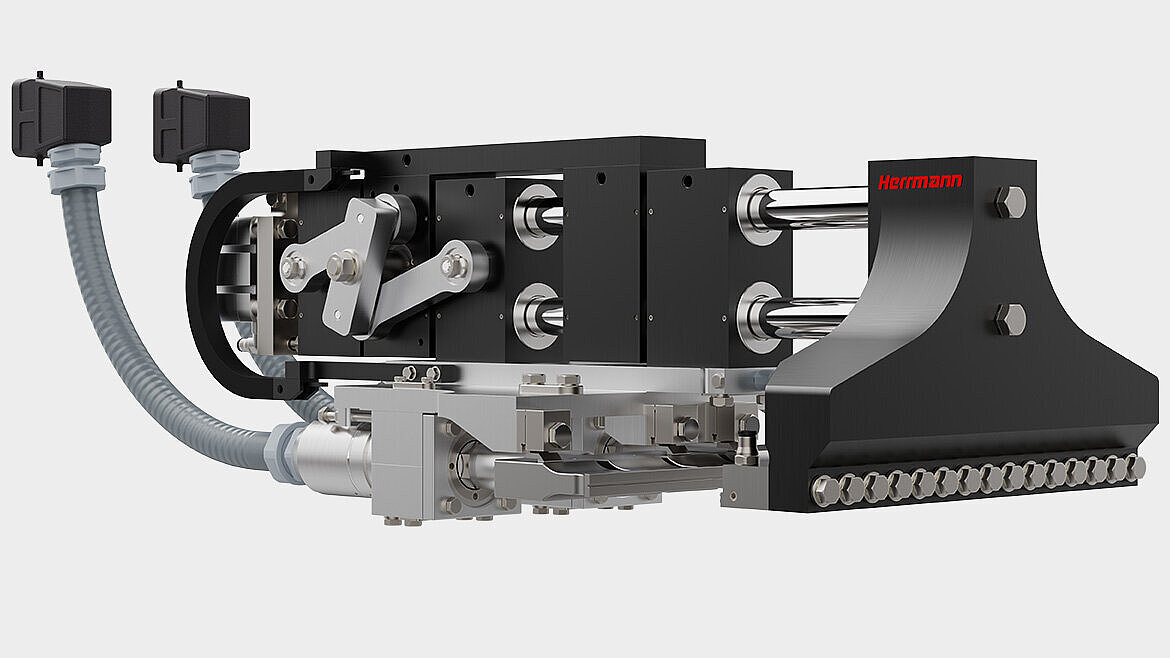

TSM 顶缝模块

Herrmann 的顶缝模块汲取了市场上 1000 多个顶缝密封工位的经验。通过其模块化结构，可以针对各种包装机类型调整配置。

工作频率为 30 和 35 kHz
密封长度长达 207mm
密封压力高达 1200 N

Herrmann 的 PACKLINE 模块可实现紧密密封。在停机期间可避免包装材料烧伤。顶缝模块可完美集成到新的机器中，或者对现有机器设计进行升级改造。如果工具的防护等级为 IP65/67，则顶缝模块也可用于对清洁能力要求较高的潮湿环境。

气动动力结构集成在顶缝模块中，由该模块衍生出更自由的驱动方案。驱动轴上可以安装各种气动和电动驱动装置。还可以实现与包装机主驱动轴的机械连接。为了应对各种安装条件，可以在模块的左侧或右侧安装驱动装置 - 这种配置尤其适合于多线系统。
集成气动气缸可以确保在刚刚接触密封工具时立即产生密封压力。这种 PreLoaded 概念可为袋子的密封提供可靠的工艺，即使机器以高速运行也是如此。

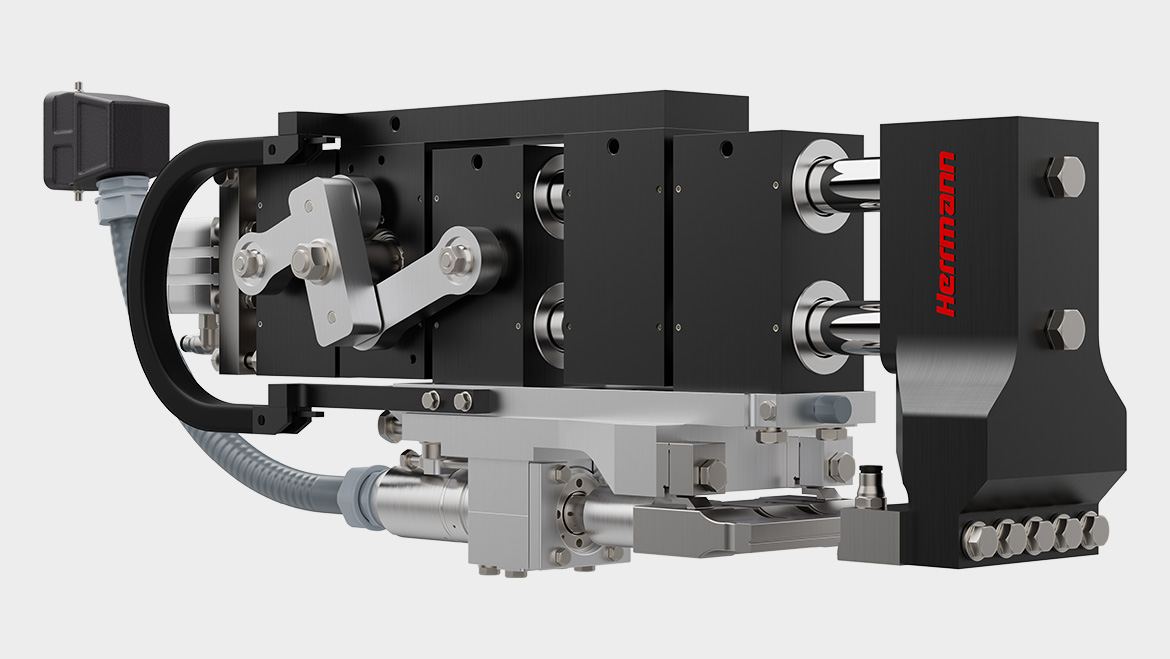

驱动的选择灵活多变

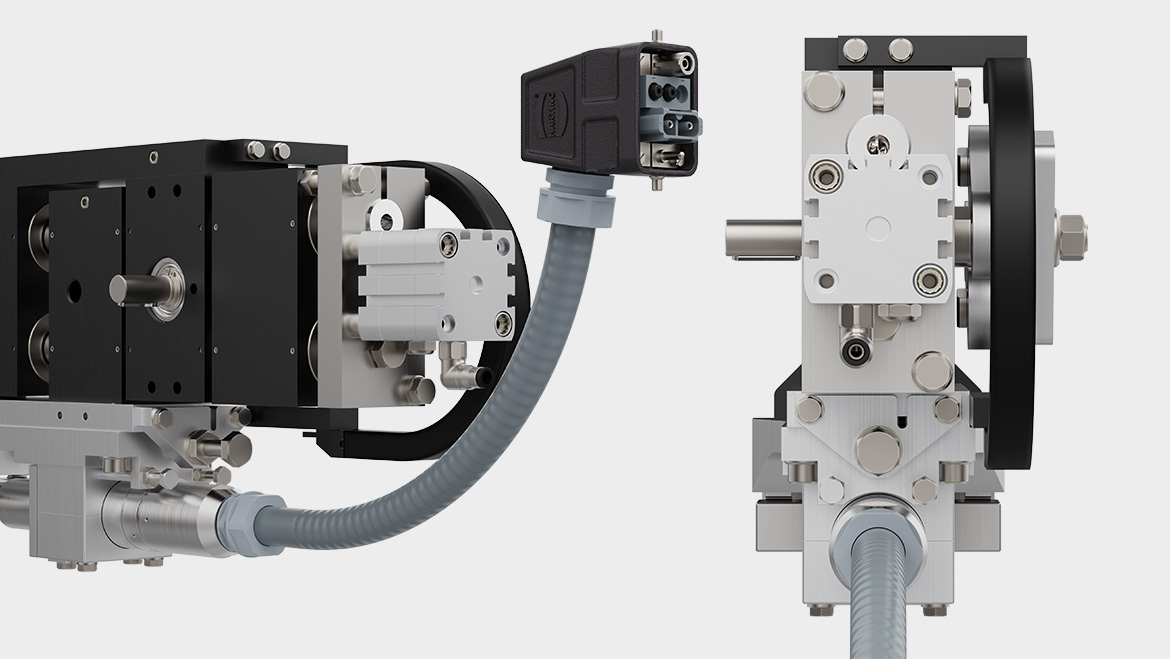

安装可配置

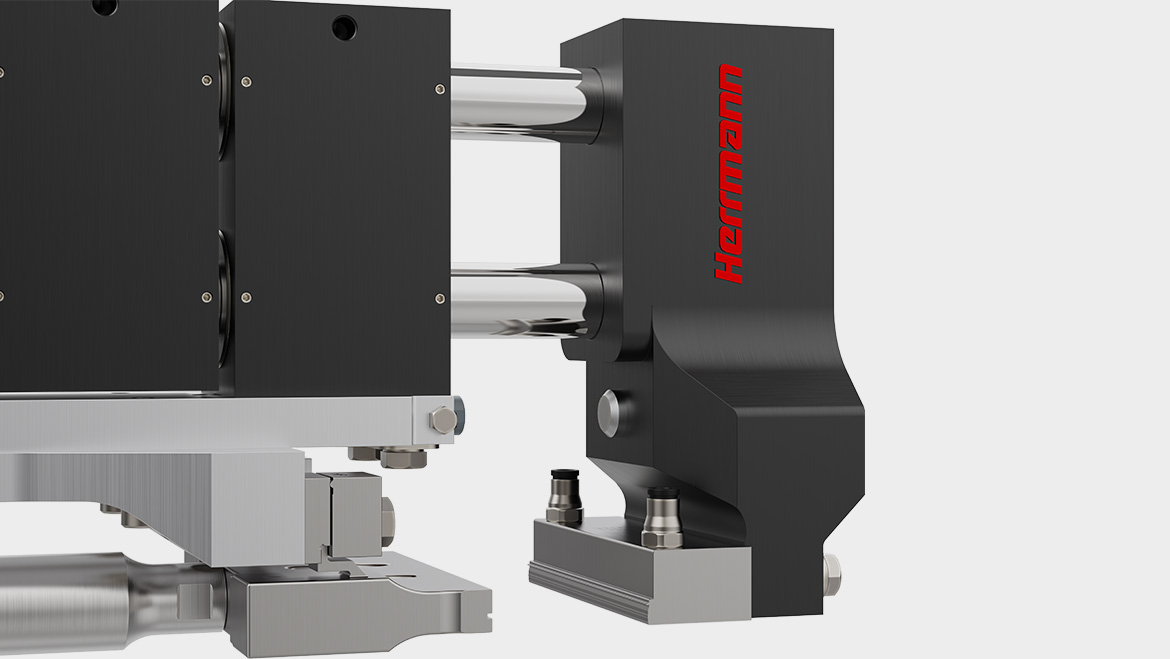

通过 PreLoaded 功能可以实现安全密封，同时保持较高的循环速率

顶缝模块 TSM	30 kHz	35 kHz
发生器功率 [W]	1800	1200
6 bar 时的最大密封压力 [N]	750/1200	750/1200
最大密封长度 [mm]	207	135
最大打开宽度 [mm]	50/100	50/100
驱动配置	左/右版本	左/右版本

HDM ProcessControl

“高精度距离测量”功能是一种质量控制功能，用于检测密封工位中的错误袋子状况并可以去除问题袋子。集成在 TSM 中的 HDM 传感器确定密封工具的距离。信号直接在超声波发生器上进行评估，从而获得最高的评估速度，这在高速包装系统中特别有用。智能发生器管理功能可以补偿热影响，确保在机器运行的全过程中进行持续的质量控制。

可识别的错误状况

袋子数量异常
袋子折叠
密封区域有固态产品
袋子丢失

客户利益

减少实际产出中的问题袋子（下游）
减少质量控制的工作量
避免工具接触金属，从而延长使用寿命

超声波密封技术的优势

即使接缝受到污染，密封接缝依然紧密
由于不需要加热密封工具，因此启动时间更短
冷密封工具可以在装填过程中保护产品
集成质量控制
防护等级高达 IP65/67，可进行湿式清洁

Application Engineering

应用实例

湿式宠物食品
方便食品
泡菜/红球甘蓝
饮料
草药和香料

Preview

三合一工作台：配备 COS 的全新顶缝模块

利用紧凑型解决方案来减少不必要的包装机工作台，将有助于实现您的可持续发展目标。凭借面向顶缝模块 TSM 的全新装饰性密封升级版 COS，您未来将能够在一个工作台上同时实现自立袋的气密密封和装饰性密封。高效的超声波技术不仅能够帮您节省下购置冷却工作台的资金，而且可以自动减少能源需求和废弃物。

Herrmann Engineering

更多细节

APPLICATION ENGINEERING

我们与客户密切合作，开发出完全符合客户需求的定制解决方案。作为本领域的专家，我们开发的应用可帮助您的项目获得成功。在此，我们依靠长期的技术合作伙伴关系和来自世界各地 40 多个高科技实验室的成果。

PERFECT PRODUCT

我们提供优质产品组合，诠释“德国制造”的顶级质量标准。我们致力于推出一流的焊接结果，通过所有超声波组件和模块娴熟的接合与耐久性，以实现经济型综合解决方案。

GLOBAL SERVICE

作为我们的公司理念，我们承诺向客户提供可靠、安全和快速的现场服务，并在 20 多个国家/地区提供即时支持。对您来说，这意味着在您真正需要帮助的时候，我们可以使用您当地的语言快速提供支持。

SUSTAINABILITY

通往可持续发展之路的简单路径：我们的高效超声波技术将助您一臂之力！无需接合材料和低能耗，这两大优势将促使您的生产过程实现可持续发展。可靠的接合将减少废品，防止产生不必要的浪费。

新闻和活动

关于包装密封行业的各类新闻和活动

新闻

节省 75% 塑料

与包装服务提供商 Verdesoft 合作，Herrmann 开发了一种可以通过超声波封闭的杯子和管子。包装概念具有与传统塑料包装相当的产品保护性，可节省高达 75% 的塑料。

新闻

超声波密封：实现可持续性

在 Herrmann 的超声波实验室，用于包装的单一材料和纸复合材料的需求越来越大，关于新的可回收材料的咨询也越来越多。许多大型食品公司都为自己设定了高可持续性目标，并正在测试新材料。

新闻

生物塑料的超声波焊接

到目前为止，很少有人询问焊接回收材料的问题，这些材料是以前已经加工过一次或多次的塑料。焊接性必须在试验实验室进行经验性测定。

新闻

Circular economy

Ultrasonic technology can also deliver good sealing results with narrow process limits, especially with regard to tightness and visual appearance. The thermal expansion is kept to a minimum. Thermal processes demonstrate disadvantages of excessive heat input, especially in the continuous welding of film webs.

行业解决方案

食品

超声波密封为使用热塑性涂层的包装材料，如胶囊、袋子、饮料纸盒、饮料杯和外罩等提供了生产可能性：即便是有填充物残留在焊缝区域，仍能确保高速生产，并制造出紧密的焊缝。在超声波技术的帮助下，可以轻松实现食品包装中工艺优化和产品验证的工作。

超声波焊接基础知识

超声波密封

与使用热钳的传统密封的主要区别在于热导入的类型。热密封中的热量来自外部。支撑层被一起加热，因此也可能熔化。
